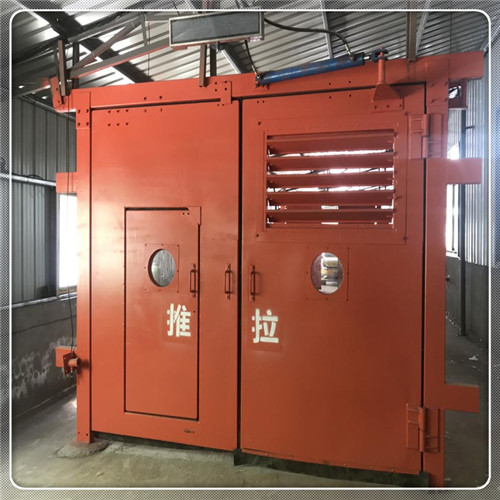

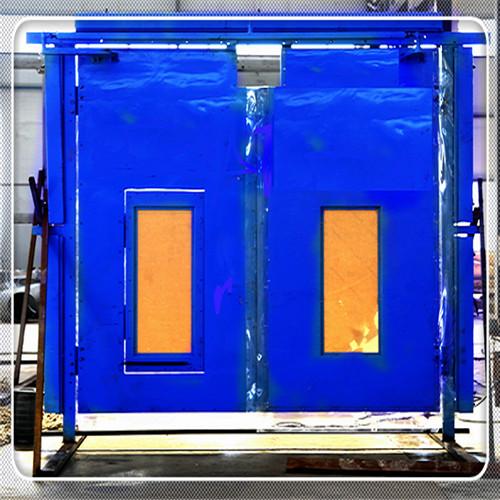

名稱：煤礦自動平衡無壓風門
分類：自動平衡無壓風門
咨詢熱線：13345287774
聯系我們
詳細說明：
濟寧和利隆生產的煤礦自動平衡無壓風門包括門框，兩扇可以相互開合不受干擾的門扇，門扇前后兩側的推拉把手，其中：所述門框左右兩側設置有與門扇鉸接的門軸，所述門軸上下兩端通過設置在門框的上、下門框的樞軸座鉸接連接，所述門軸下端及相對應門扇高度的上端設置有搖擺臂,所述搖擺臂一端剛性連接門軸，另一端鉸接在門扇下端或上端，所述門扇上、下端在靠近門軸處設置有避開搖擺臂的鏤空槽，所述門扇上端與門框的上門框之間還設置有承重結構，所述承重結構一端懸掛固定在門扇上端，另一端平行滑動在上門框的承重滑軌上，所述承重結構與門扇上端連接的懸掛點到搖擺臂與門扇的鉸接中心點之間的距離略小于搖擺臂的搖擺半徑。
礦用自動平衡無壓風門承重結構包括承重拉桿，承重滑輪與導向滑輪，所述承重滑輪與導向滑輪分開固定在承重拉桿上端，并且分別插入在承重滑軌的承重滑槽及導向滑槽內，所述承重拉桿下端懸掛連接門扇。
礦用自動平衡無壓風門門扇包括門扇框架和通過門扇框架固定的門芯，所述門芯可以采用鋁合金、木材或鋼化玻璃制作。
與現有技術相比，本實用新型的有益效果是：本實用新型通過門軸，要擺臂，門扇之間的鉸接結構，能夠實現開關門風阻小的問題，通過懸掛點到搖擺臂與門扇的鉸接中心點之間的距離略小于搖擺臂的搖擺半徑，使得門扇開啟時，盡量的貼著門框一側，使得門扇開啟占用門框側空間少，通過設置承重結構，使得門扇整體通過上、下搖擺臂的鉸接點及承重結構的懸掛點，三點承受門扇重力，受力更加平衡，使得平衡門整體耐用性更好，開關門更加省力，這在門芯是玻璃門芯材質制作或者門扇較重及較大的門扇上，體現尤為明顯。
