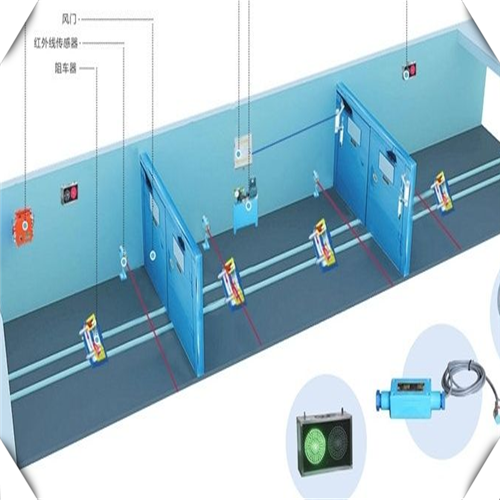

礦用風門閉鎖裝置安裝在礦用風門是兩道風門互鎖，自動關閉和打開是裝置，是平衡風門和煤礦井下巷道通風必不可少的設備！

礦用風門閉鎖裝置的種類
1.礦用風門氣動閉鎖裝置屬于礦山井下用安全裝置.包括裝在兩道風門之間的氣動控制箱,頂桿閥,手拉閥,氣動管路,氣缸,彈簧活塞桿插銷,鎖鼻.氣缸的缸體與風門連接,鎖鼻安裝在門框上,氣缸的彈簧活塞桿插銷伸出插入鎖鼻;氣缸的無桿腔端通過氣動管路與手拉閥,氣動控制箱連接,頂桿閥用氣動管路通過氣動控制箱與風門氣缸的有桿腔端連接.本裝置可以將一道風門打開的同時實現另一道風門的閉鎖,一道風門完全關閉后,另一道風門才能夠解鎖,兩道風門同時關閉后,兩道風門都處于解鎖狀態.本發明具有結構簡單實用,安全可靠,能夠?qū)崿F(xiàn)兩道風門之間的互鎖,是礦山井下理想的風門閉鎖裝置.

2.礦用風門空氣閉鎖裝置,裝置由成對的大氣缸,小氣缸,氣缸支架,前鉸鏈,尾部鉸鏈,氣管以及可調排氣閥組成,根據空氣閉鎖原理,實現兩風門的閉鎖:當一道風門開啟時,大氣缸的活塞桿收縮,使氣缸無桿腔體積增大,氣壓變小,有桿腔體積減少,氣壓增大;同時,通過管路連接的小氣缸的無桿腔氣壓減小,有桿腔氣壓力增大,推動小氣缸的活塞桿伸出,實現閉鎖動作;反之,另一道風門開啟時,大氣缸活塞桿伸出,小氣缸活塞桿收縮閉鎖復位.本發明僅利用空氣作為傳遞動力的介質,不使用外部動力源,對附近無電源,無壓風的風門,可達到很好的風門閉鎖效果.

3.礦用風門自動閉鎖裝置,它是在兩道風門的背風側的門扇上均安裝有帶彈簧的自動閉鎖插銷,門框的底框上設有對應的閉鎖插孔,門框的頂框上設有定滑輪,且定滑輪處于閉鎖插銷的正上方位置,閉鎖繩繞過兩個定滑輪連接在兩個閉鎖插銷上,并保證兩道門扇同時關閉狀態時,閉鎖繩正好將兩道閉鎖插銷提起離開閉鎖插孔;在兩道風門的迎風側分別設有自動關門器.本實用新型有效的防止了兩道風門同時打開,消除了人為因素對礦井通風安全所造成的影響,保證了礦井通風系統的穩定性,確保了礦井通風的安全,更重要的是給井下安全提供了可靠有力的保障.

4.礦用風門液壓閉鎖裝置,包括裝在風門橫梁上的液壓缸,頂桿閥,手拉閥,液壓管路和儲液罐.安裝在風門橫梁上液壓缸的活塞桿伸出端與風門上的連桿連接,液壓缸為雙耳底端且與風門橫梁連接,液壓缸的有桿腔端通過液壓管路與頂桿閥,手拉閥,儲液罐連接,頂桿閥通過液壓管路與另一風門液壓缸的有桿腔端連接.此新型礦用風門液壓閉鎖裝置無風門門扇液壓缸插銷,完全靠液壓管路,頂桿閥動作實現閉鎖.本發明由于采用了液壓裝置加頂桿閥將兩道風門連接,可實現兩道風門的相互閉鎖.即一道風門打開,另一道風門就同時閉鎖,一道風門完全關閉后,另一道風門才能夠解鎖,兩道風門同時關閉后,風門處于解鎖狀態.本發明還具有另一大特點,就是可利用手拉閥實現風門的緊急解鎖,本產品結構簡單實用,安全可靠,不用其它任何動力就能實現兩道風門之間的相互閉鎖,是礦山井下理想的風門閉鎖裝置.
