礦用泵

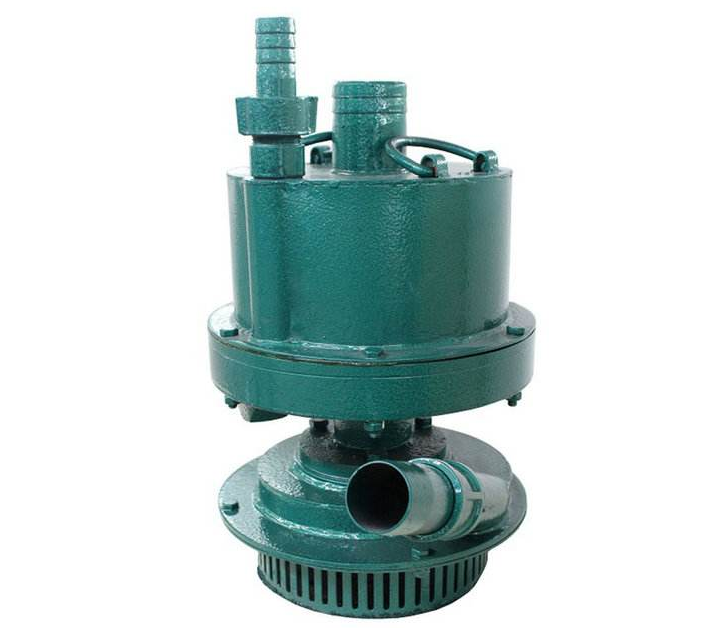

FQW50-25/W礦用風動潛水泵

名稱:FQW50-25/W礦用風動潛水泵

分類:礦用泵

咨詢熱線:13345287774

聯系我們

詳細說明:

FQW50-25/W礦用風動潛水泵是我公司自行研制開發的一種新產品,適用于含有瓦斯與煤塵爆炸危險場所排水作業,可廣泛用于煤礦井下任何作業面,輸送含有煤粉、泥沙顆粒的地下水,使用安全、可靠,并有效地改善現場空氣質量。

FQW50-25/W礦用風動潛水泵技術特點

FQW50-25/W礦用風動潛水泵結構緊湊,移動、裝拆、維修方便。泵體渦道采用高效節能水力模型,葉輪特殊設計。該水泵排污水能力強,流量大,揚程高等優點。

FQW50-25/W礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成,
FQW50-25/W礦用風動潛水泵

1、泵體部分:分上、下兩腔,中間用密封圈將氣、水隔開。密封圈采用彈簧密封,并利用氣、水的壓力,使高壓氣、水分別進入上、下兩只密封圈內壁,使其內漲,增強密封效果。

2、氣馬達部分:由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。

3、過流部分:由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上,壓縮空氣從進氣口送入,轉子運轉帶動水輪,水輪里的水在離心力的作用下,壓入殼體出水渦道,順出水管排出。

FQW50-25-w礦用風動潛水泵結構與工作原理
FQW系列礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成,
1、泵體部分:分上、下兩腔,中間用密封圈將氣、水隔開。密封圈采用彈簧密封,并利用氣、水的壓力,使高壓氣、水分別進入上、下兩只密封圈內壁,使其內漲,增強密封效果。
2、氣馬達部分:由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。
3、過流部分:由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上,壓縮空氣從進氣口送入,轉子運轉帶動水輪,水輪里的水在離心力的作用下,壓入殼體出水渦道,順出水管排出。



FQW50-25/W礦用風動潛水泵技術參數

水泵型號 FQW50-25/W

額定流量m³/hF    50

額定揚程m    25

工作氣壓MPa 0.5

耗氣量m³/min  8

質量kg    35

外形尺寸mm  462×Ф347
?
