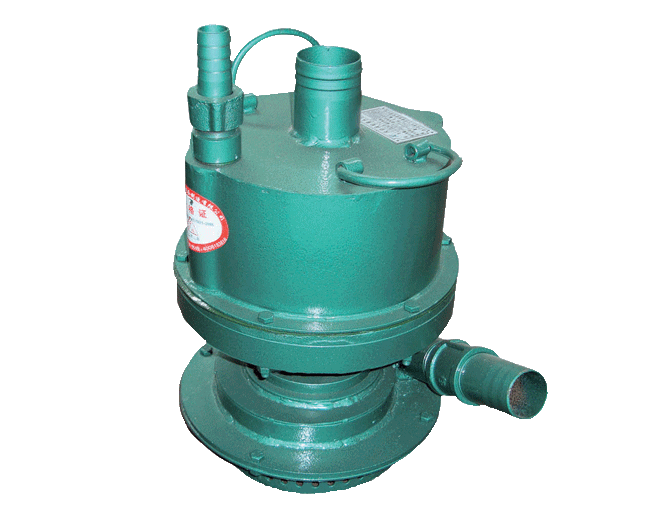

FQW系列礦用風動潛水泵是我公司自行研制開發的一種新產品，F(xiàn)QW系列礦用風動潛水泵采用轉子與泵體同軸聯結的機械產品，采用立式結構、下泵式。
礦用風動潛水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉、泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。
FQW30型礦用風動潛水泵--技術特點
煤礦用FQW系列礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用高效節能水力模型，葉輪特殊設計。該水泵排污水能力強，流量大，揚程高等優點。
FQW30型礦用風動潛水泵結構與工作原理
FQW系列礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成，
1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。
2、氣馬達部分：由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。
3、過流部分：由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。
FQW30-18/W礦用風動潛水泵使用、維護及保養
1、新泵在使用之前，須在地面上試運轉一次。在地面空運行時，氣壓應控制在0.2Mpa以內，試泵時間不能超過三分鐘,避免高速運轉，加快零部件的磨損，降低使用壽命。
2、進氣管內徑不得小于25毫米，工作氣壓不得低于0.5MPa，否則會影響正常工作；
3、在安裝進氣管時，要先將管內和接頭處的雜質吹凈，保證進氣的干燥清潔，以免雜質進入，造成零部件磨損或?qū)⑥D(zhuǎn)子卡住不能運轉。
4、水輪螺母一定要加彈簧墊圈，以防回水時轉子倒轉松動，造成葉輪下沉與泵體產生摩擦。
5、在更換葉輪、渦輪和密封圈等易損件的裝拆過程中，不能用重錘敲擊，以免損害內部零件的配合精度。一般在連續使用十五天左右后，應將風泵打開清洗一次，進行維護保養。
6、污水風泵可在含巖粉泥沙較多的濁水中使用，可通過≤10mm顆粒，不會因小固體顆粒或纖維的吸入而堵塞，也不會因磨粒性介質的吸入而過早損壞。
7、排氣管應露出水面，不能讓排氣管進水和其它雜質，以免氣缸內部零件銹蝕或?qū)⑷~輪、轉子卡住。
FQW30-18/W礦用風動潛水泵技術參數
水泵型號FQW30-18/W
額定流量m³/hF 30
額定揚程m 18
工作氣壓MPa 0.5
耗氣量m³/min 8
質量kg 34
外形尺寸mm 462×Ф347
