大同光控液壓自動風門,液壓式自動風門技術參數
作者： 礦用風門來源： 互聯網
大同光控液壓自動風門,液壓式自動風門技術參數
光控液壓自動風門,液壓式自動風門，礦用液壓自動風門。
ZMK-127型電液全自動風門由兩道單式風門主體，一套機械閉鎖裝置、一臺電控箱、一臺防爆液壓站、兩套聲光報*顯示器、兩套紅外線傳感器、兩套位置傳感器、兩套手動控制按鈕組成，

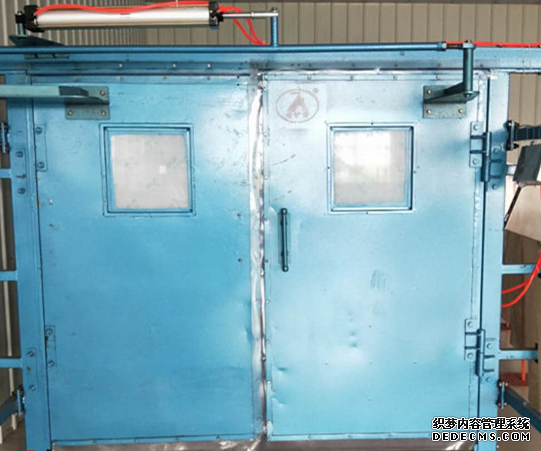

光控液壓自動風門實拍圖：
技術參數：
（1）產品型號：ZMK-127（2）工作電壓：～127V
（3）電機電壓：380V/660V（4）電機功率：3KW
（5）傳感器電壓：DC12V（6）顯示裝置規格：LED顯示
1、本裝置用PLC自動控制系統，采用紅外傳感器作為監視器，并兼有語言報*，保證行人和車輛順利、安全通過。
2、控制功能：控制器接收到紅外傳感器接收器發來的信號，識別后，控制執行機構（氣缸、油缸動作，打開風門；延時7秒后（經PLC可調），自動控制執行機構動作，關閉風門。
3、閉鎖功能：當互為連鎖的兩道風門其中任意一道打開時，控制器控制執行機構閉鎖另一道風門，使之不能開啟；當打開風門關閉后，控制器自動解suo。

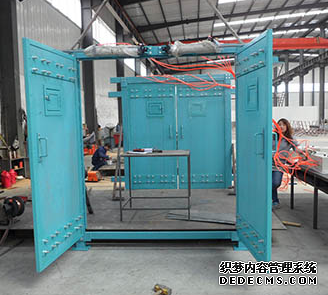

光控液壓自動風門實拍圖：
液壓式自動風門特點：
1、全自動控制狀態下，車輛及人員通過時，風門自動打開，無需人力開啟，方便實用。
2、兩道風門之間實現了機械閉鎖，完全避免了兩道門同時都打開的情況，安全可靠。
3、全自動正反減壓風門采用壓縮空氣為動力，無任何電接入，手動操作控制閥，實現風門的整體自動控制，可有效地減輕勞動強度，增強安全機能，提高工作效率；
4、兩道風門互相閉鎖,同一時間內只能開啟一道，并且關門優先，能有效阻止通風系統短路運
液壓自動風門工作原理：
所述架體上包括電機、液壓泵、油箱、回油過濾器、閥塊總成，所述電機安裝于液壓泵上，所述液壓泵具有進油口和出油口，所述進油口與油箱連通，所述出油口與閥塊總成連通，所述液壓泵與閥塊總成連通的管道上安裝有高壓過濾器，本實用新型的有益效果在于：通過使用液壓軟管快速完成風門液壓缸與閥塊總成的連接，在出油管路上設置壓力傳感器和回油管路上設置溫度傳感器實現自我監測，設置高壓過濾器和回油過濾達到自動過濾的功能，保證了長時間正常工作。
