礦用瓦斯防逆流風筒裝置主要針對當風機突然斷電，風筒內風量減少，瓦斯?jié)舛仍龈撸邼舛韧咚沟扔卸居泻怏w在風筒內逆流，排到巷道內造成安全隱患的問題而提出，主要技術方案是包括風筒，它還包括密封條、擋板、轉軸、拉簧、風葉，所述的轉軸設置在風筒內的斷面直徑上，所述的擋板設置在風葉進風側風筒壁上，并在擋板上裝有密封條，在所述的風葉進風側分別設置拉簧，一端固定在風葉中部，另一端固定在風筒內壁上。本發明具有有效防止瓦斯?jié)舛韧ㄟ^(guò)風筒逆流排放到巷道內，避免造成事故。

一種礦用瓦斯防逆流風筒裝置，包括風筒，其特征是：它還包括密封條、擋板、轉軸、拉簧、風葉，所述的轉軸設置在風筒內的斷面直徑上，所述的擋板設置在風葉進風側風筒壁上，并在擋板上裝有密封條，在所述的風葉進風側分別設置拉簧，一端固定在風葉中部，另一端固定在風筒內壁上。

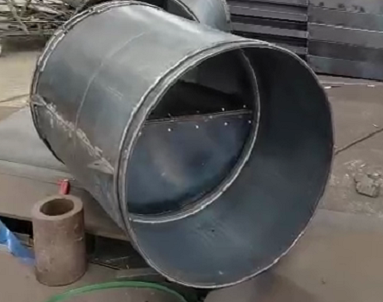

與現有技術相比，在鐵質風筒內斷面直徑上焊接一轉軸，兩個近似半圓的防逆流風葉3與轉軸4形成轉動副，即兩風葉可繞轉軸作相對轉動；在風葉進風側風筒壁上，焊環狀擋板，并在擋板上裝上D型橡膠密封條。當風向逆流時，風葉向進風側轉動時，壓在密封條上，達到密封效果阻斷逆向風流。保證風向逆流時，兩風葉有一定的張開角度，在逆風和拉簧的雙重作用下，可迅速打開形成略小于風筒截面的圓，壓在環狀擋板的密封條上阻斷逆向風流。正常通風時，兩風葉受風壓作用克服拉簧拉力，轉動重合并垂直于風筒截面，拉簧伸長，影響風量風速很小，所以能夠有效的防止瓦斯通過風筒逆流排放到巷道內，避免造成事故的發生。





礦用瓦斯防逆流風筒裝置，包括風筒5，其它還包括密封條2、擋板3、轉軸4、拉簧1、風葉7，所述的轉軸4設置在風筒5內的斷面直徑上，所述的擋板3設置在風葉7進風側風筒5壁上，并在擋板3上裝有密封條2，在所述的風葉進風側分別設置拉簧1，一端固定在風葉中部，另一端固定在風筒內壁上。

礦用瓦斯防逆流風筒裝置工作原理：如圖1所示，風機按照風向向風筒5送風，當風機突然停風，兩風葉在拉簧1拉力用下打開一定角度，并在逆流風作用下繞轉軸4轉動并壓緊密封條2，達到密封效果，起到防逆流作用，本發明通過吊環6安裝。在正常通風狀態下，風壓克服拉簧1的拉力，使兩風葉轉動合在一起，風流順利通過。
